Planilha Cálculo de Tubulações Hidráulicas de Água Fria ou Quente

PRODUTO ÚNICO E DIFERENCIADO NO MERCADO!

Elabore cálculos até 10x mais rápido!

CONHEÇA UM POUCO MAIS NO VÍDEO ABAIXO:

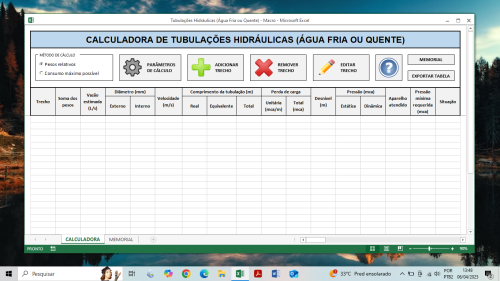

 Permite realizar o dimensionamento de instalações hidráulicas de água fria ou água quente em poucos minutos;

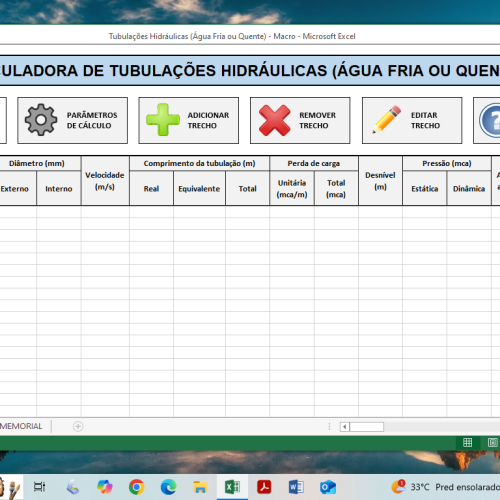

Layout simples e agradável, que permite ao usuário fazer o dimensionamento de tubulações hidráulicas sem nenhuma dificuldade;

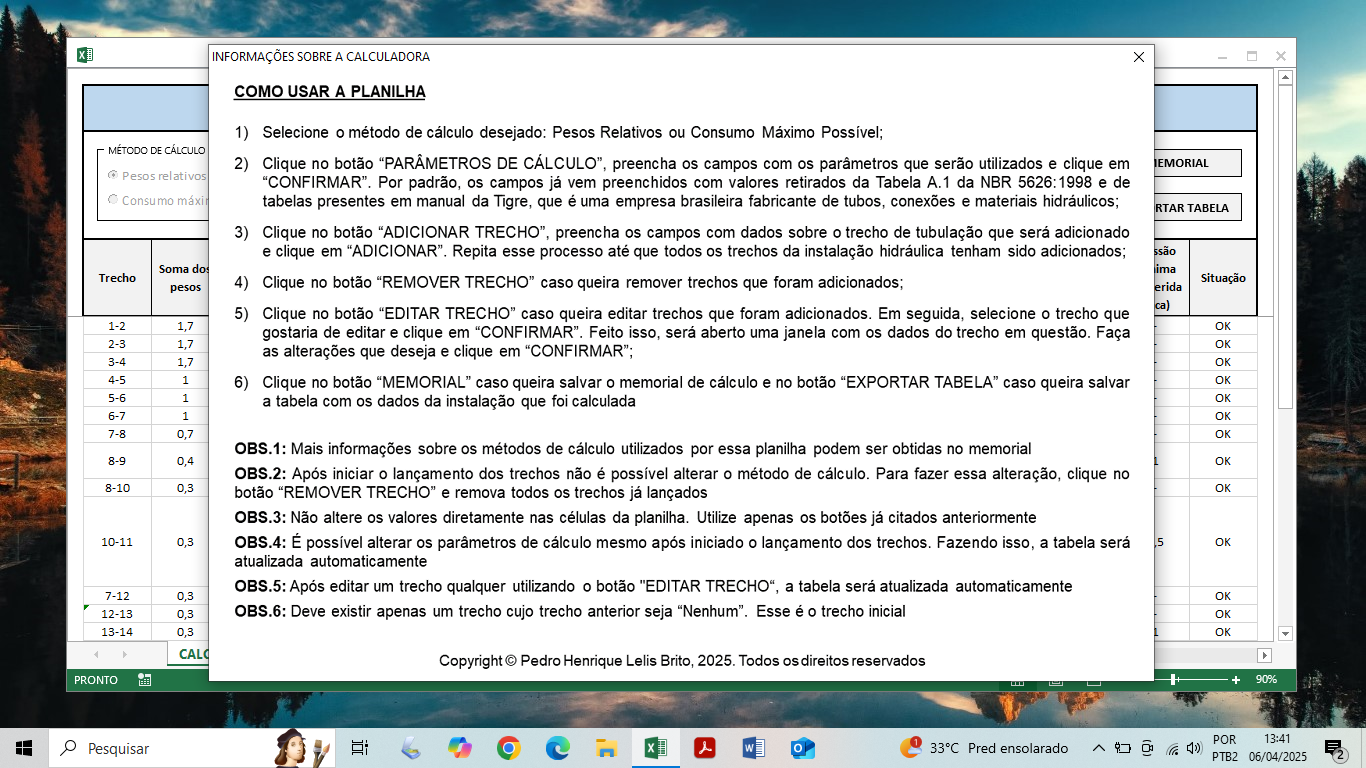

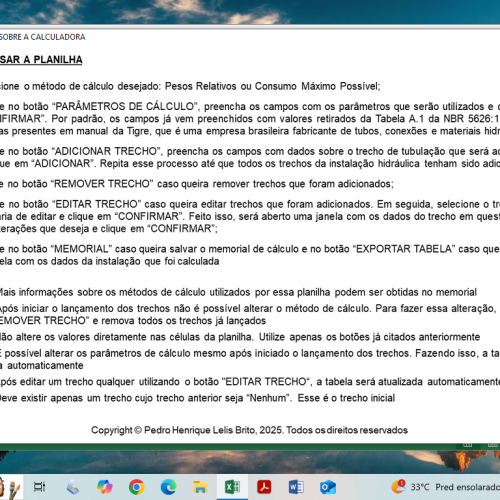

Possui um botão que ao ser clicado, abre uma janela com instruções de como utilizar a planilha (Botão com o desenho de interrogação);

O usuário pode escolher entre dois métodos de cálculo para realizar o dimensionamento: o método dos pesos relativos ou o método do consumo máximo possível;

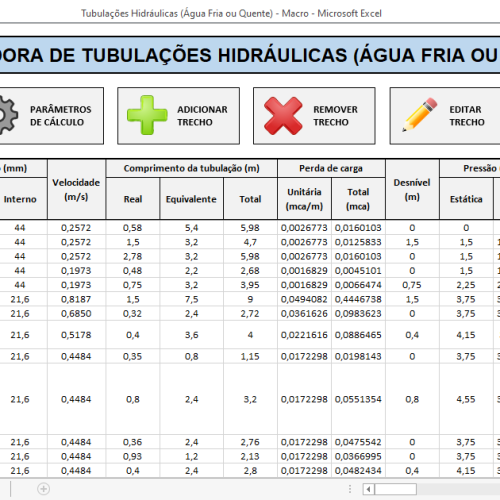

Para cada trecho de tubulação é calculada a vazão, velocidade, perda de carga, pressão estática e pressão dinâmica. Esses e vários outros resultados são exibidos na tabela;

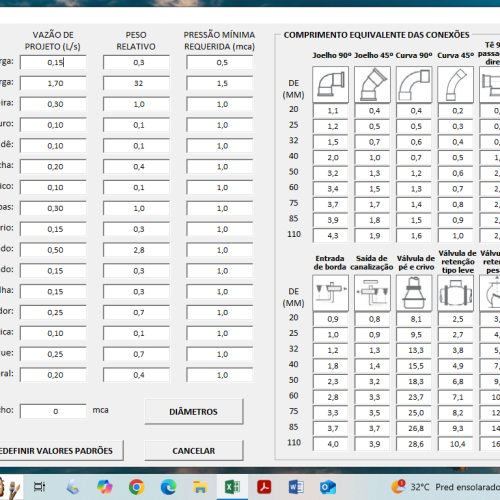

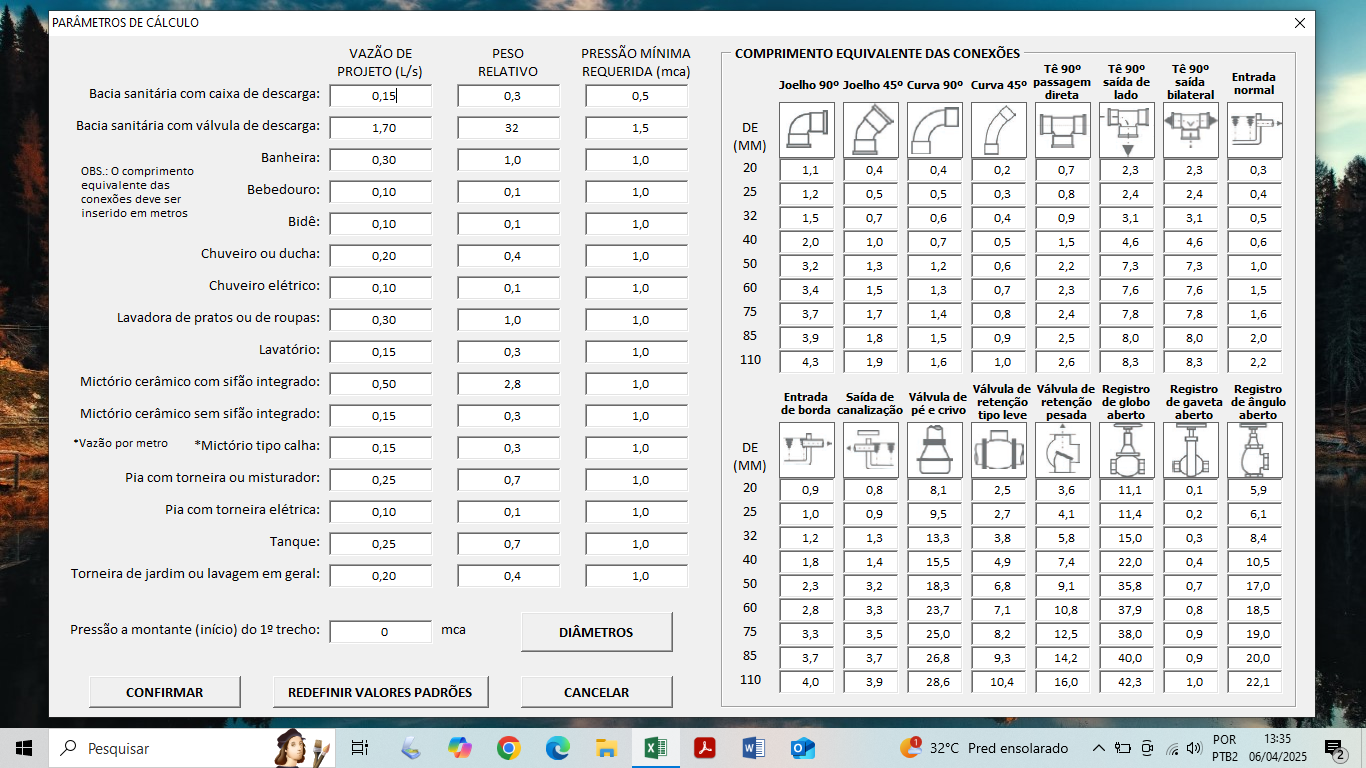

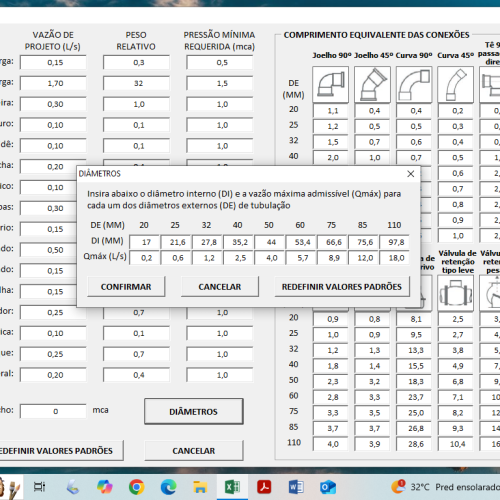

Clicando no botão “PARÂMETROS DE CÁLCULO”, o usuário pode inserir os parâmetros que serão utilizados no cálculo das tubulações. Por padrão, a planilha vem preenchida com os parâmetros obtidos em tabelas da NBR 5626 de 1998 e do manual da Tigre;

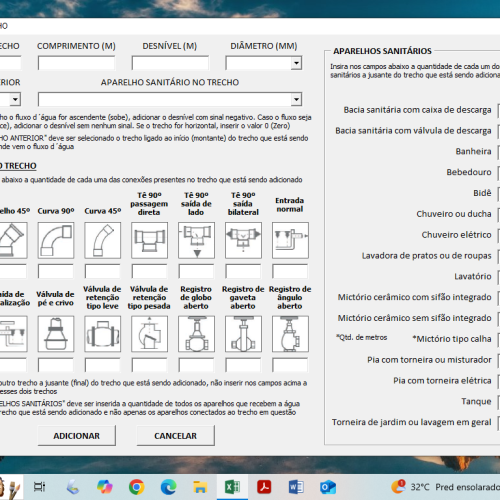

Clicando no botão “ADICIONAR TRECHO” surge uma janela que permite ao usuário fazer o lançamento de trechos de tubulações. Essa janela contém várias observações que auxiliam o usuário nesse processo;

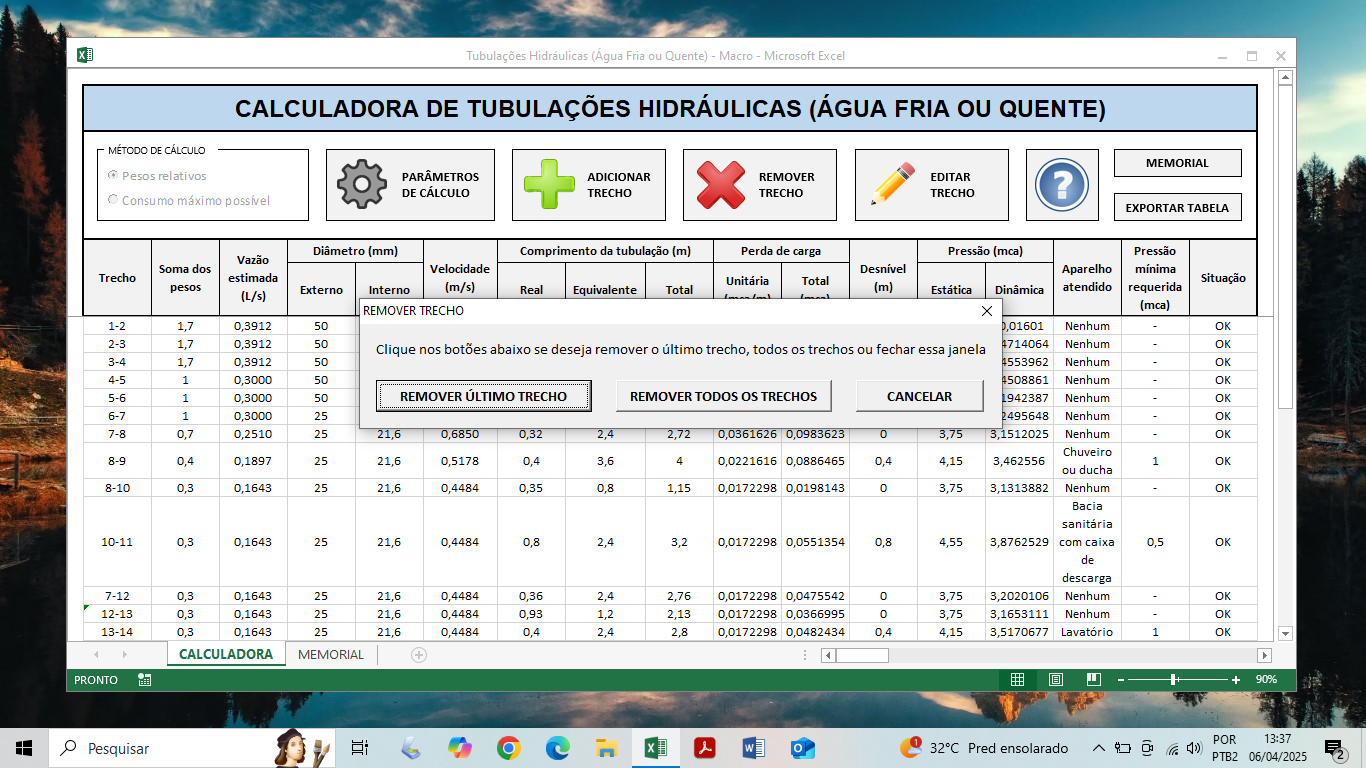

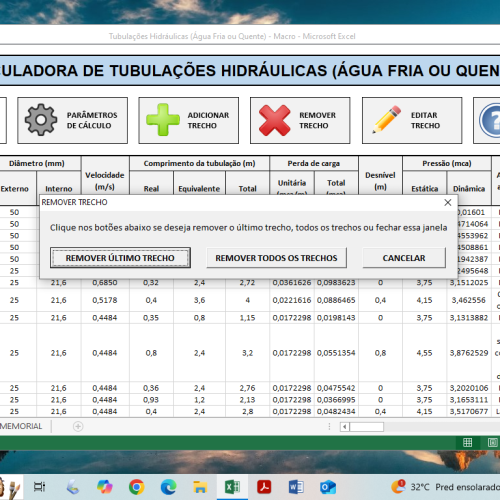

Clicando no botão “REMOVER TRECHO”, o usuário pode remover trechos que foram lançados;

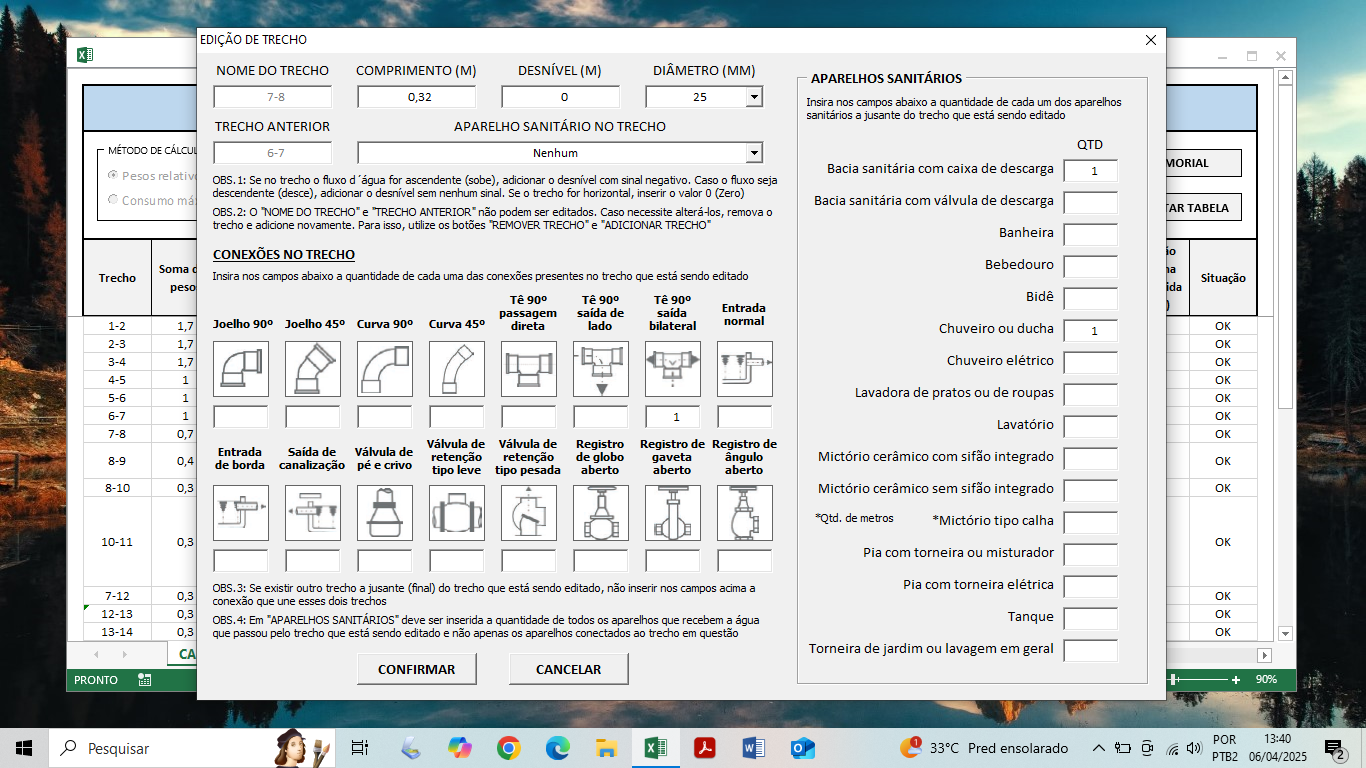

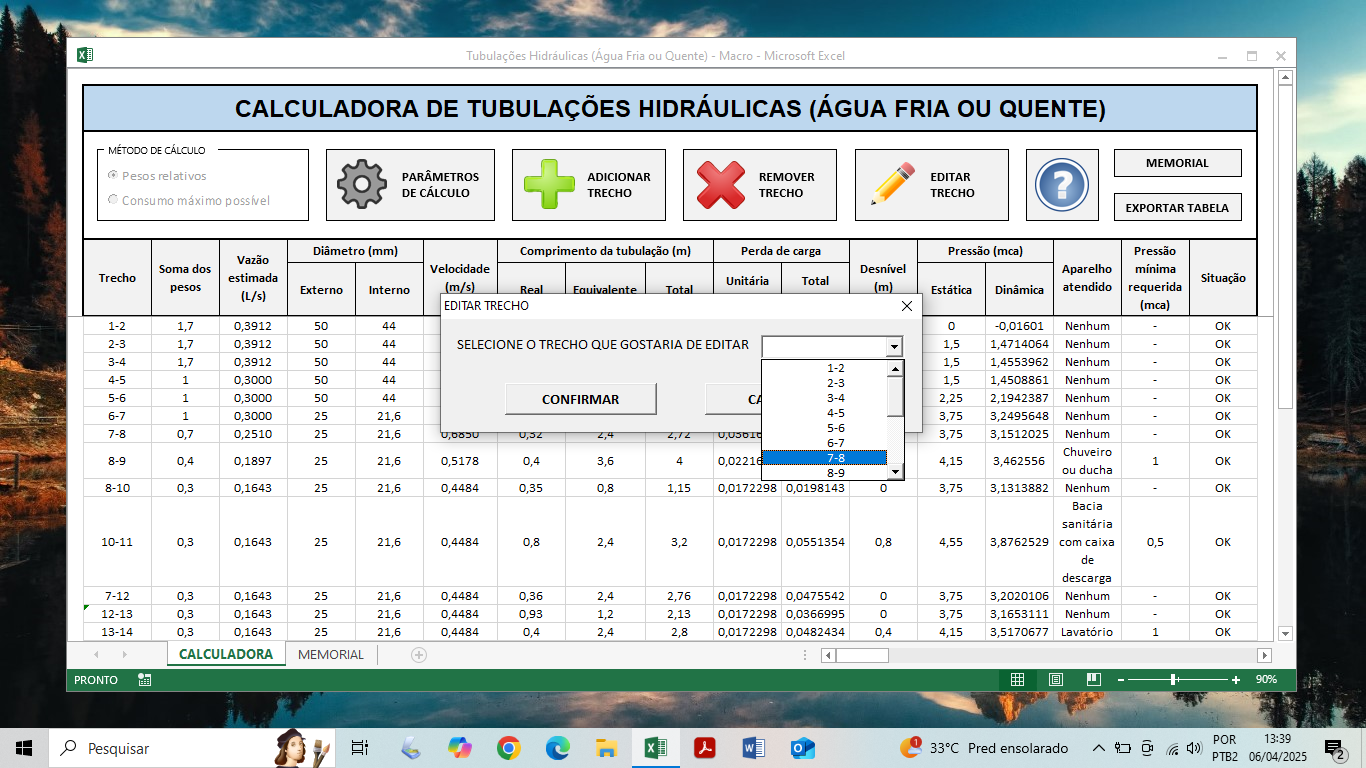

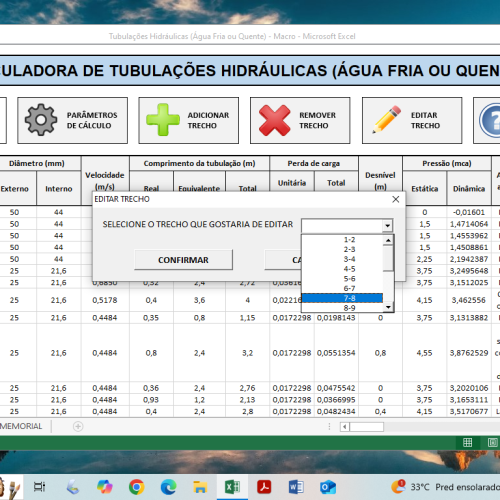

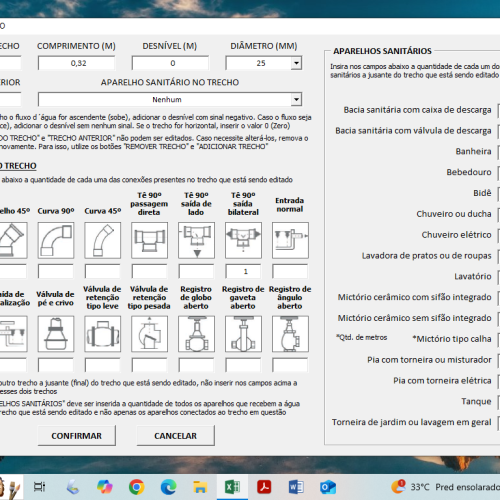

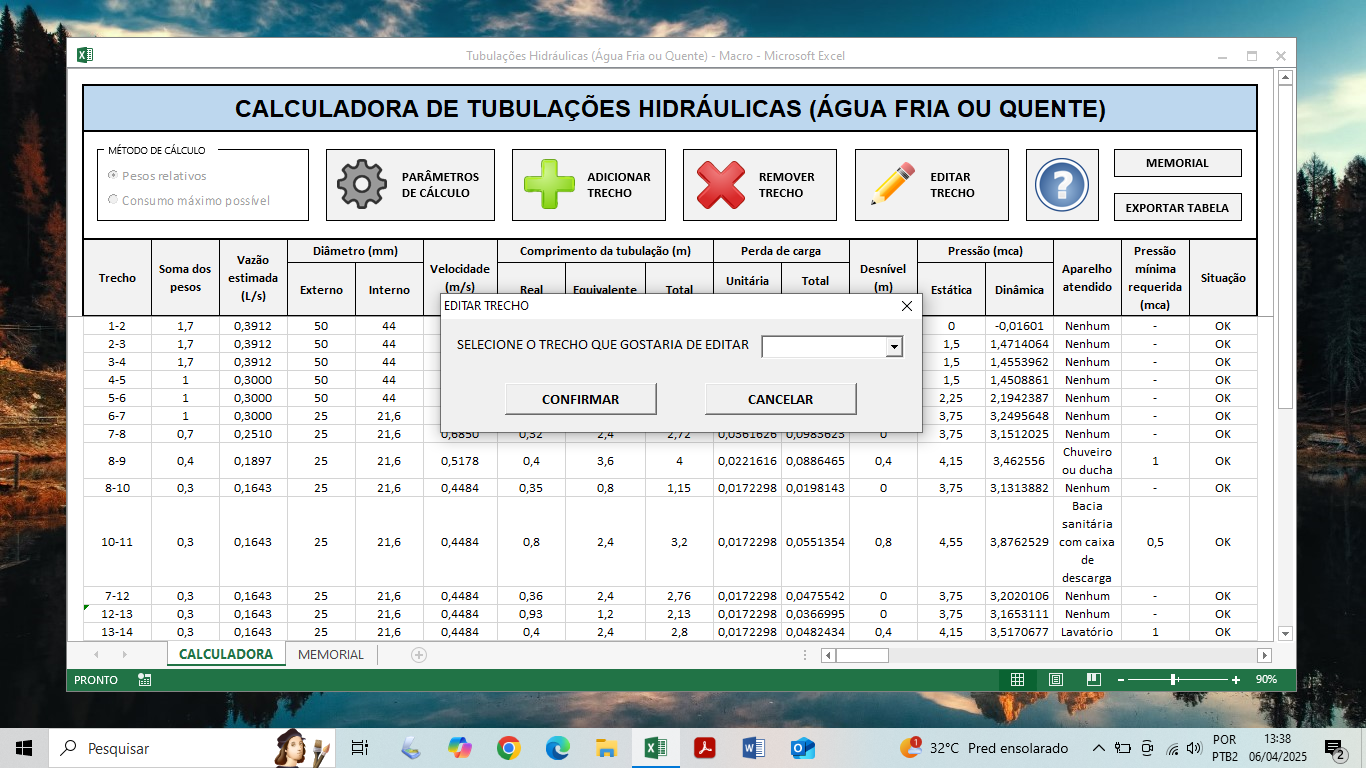

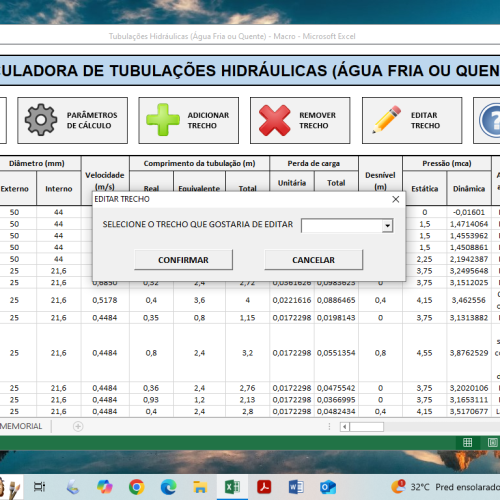

Clicando no botão “EDITAR TRECHO”, o usuário pode editar trechos que foram lançados. Fazendo isso, a tabela é atualizada automaticamente;

É possível alterar os parâmetros de cálculo mesmo após iniciado o lançamento dos trechos. Fazendo isso, a tabela é atualizada automaticamente;

A planilha verifica se a vazão nos trechos de tubulação não ultrapassa o valor máximo admissível e emite uma mensagem de aviso caso ultrapasse;

A planilha verifica se a pressão dinâmica nos trechos de tubulação é maior ou igual a pressão mínima requerida pelos aparelhos sanitários e emite uma mensagem de aviso caso a pressão não seja suficiente;

A planilha verifica se a pressão estática nos trechos de tubulação não ultrapassa o limite de 40mca e emite uma mensagem de aviso caso ultrapasse;

Para cada trecho de tubulação é informado na coluna “Situação” se o trecho passou ou não em todas as verificações. Caso tenha passado, o status será “OK” e, caso não tenha, o status será “Não OK”;

A planilha foi programada para emitir uma mensagem de aviso caso o usuário insira algum dado incompatível nas janelas “PARÂMETROS DE CÁLCULO”, “ADICIONAR TRECHO” ou “EDITAR TRECHO”. Sem antes fazer a correção, a planilha não permite o usuário prosseguir;

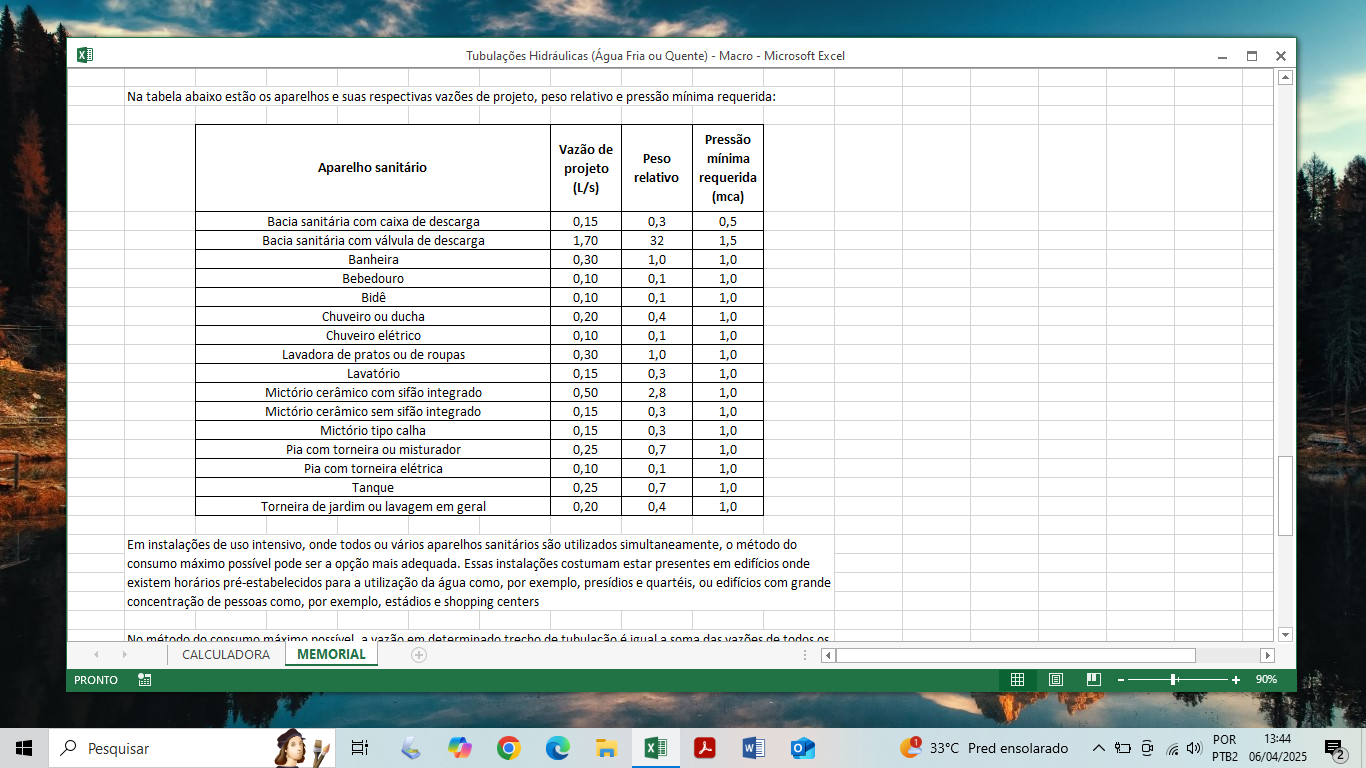

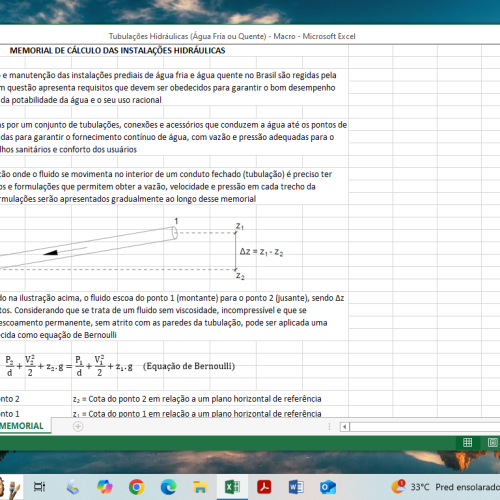

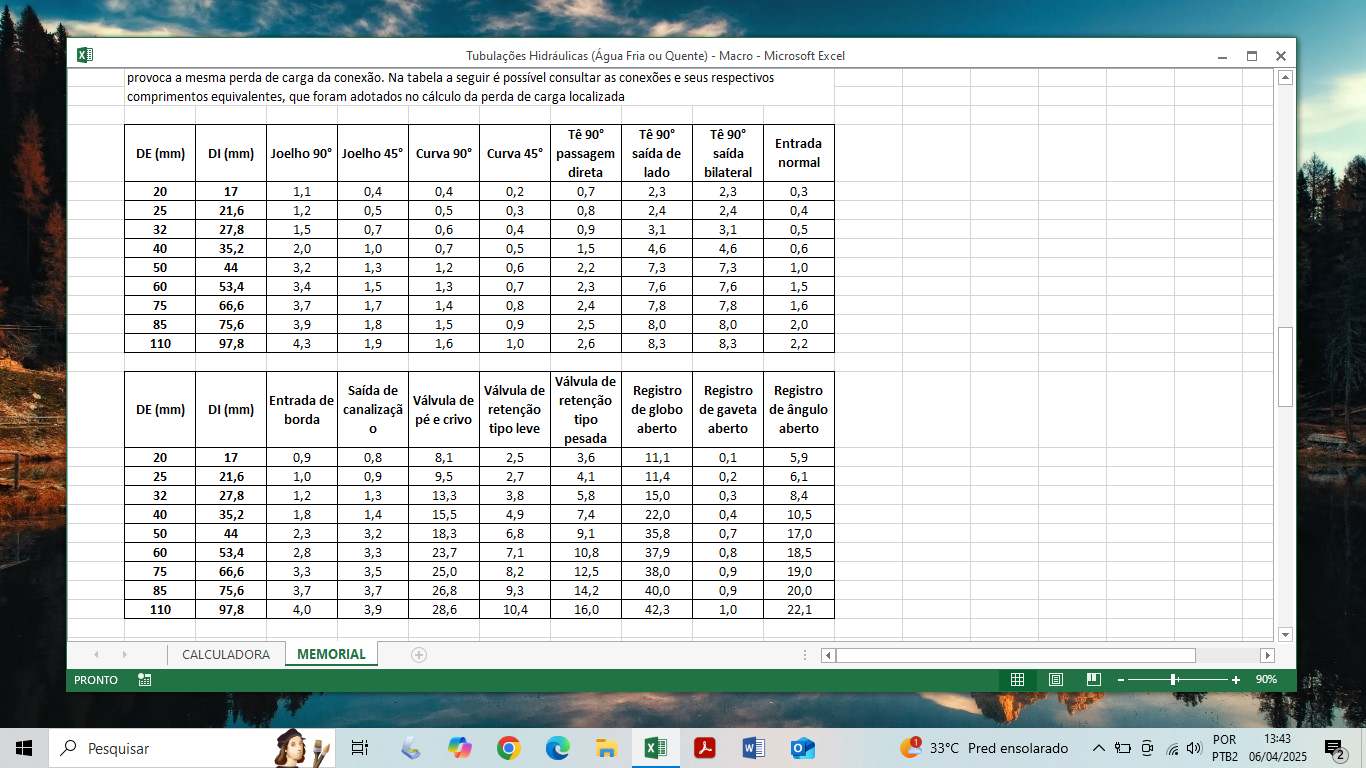

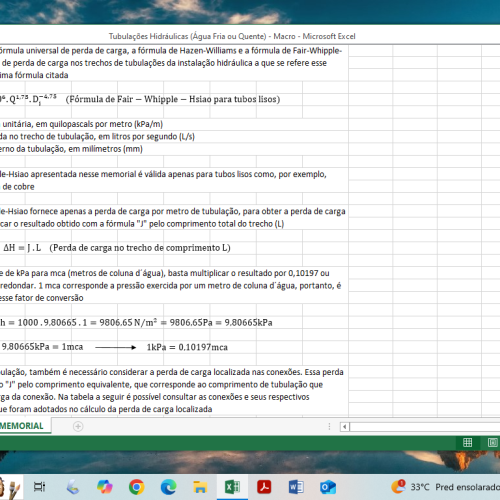

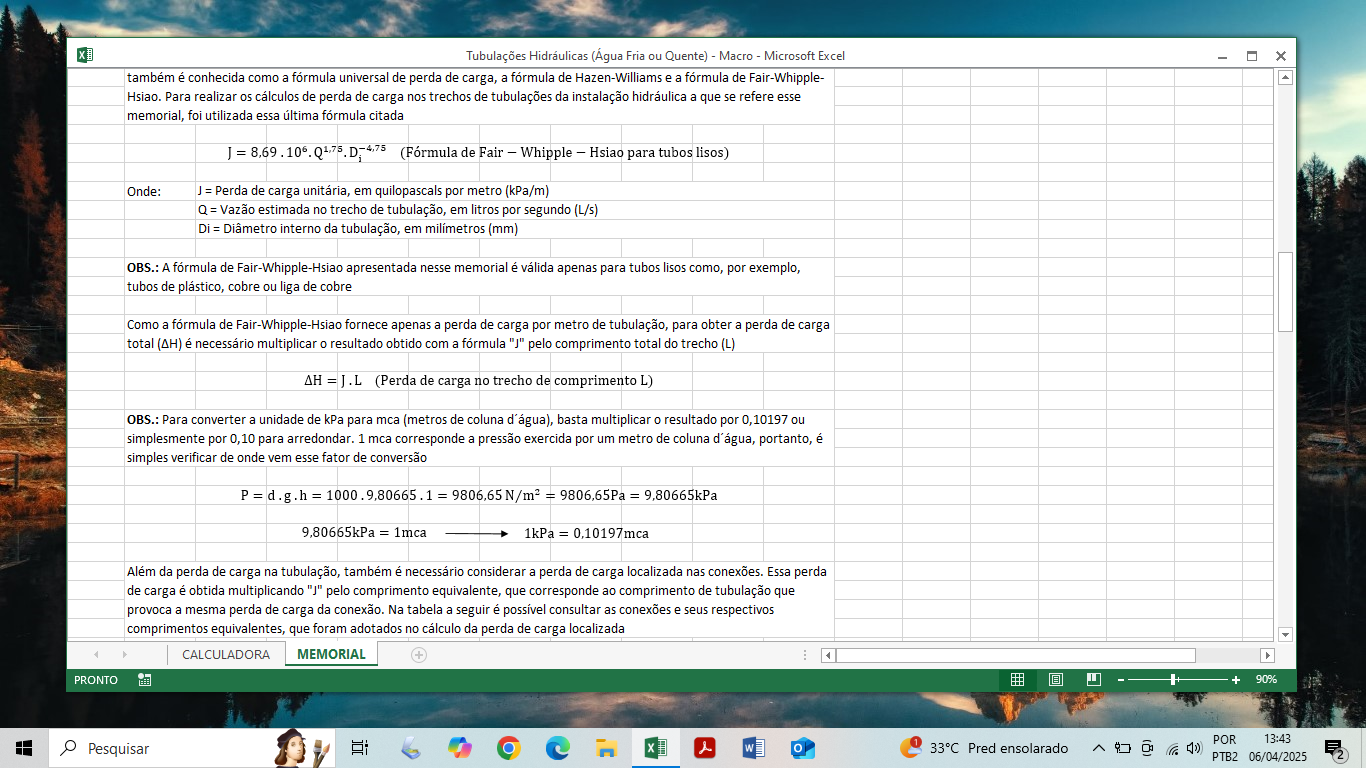

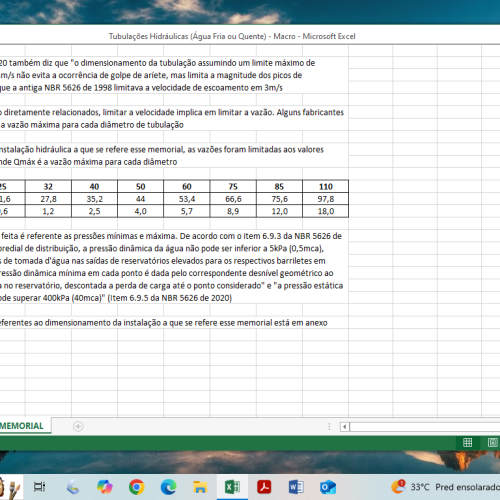

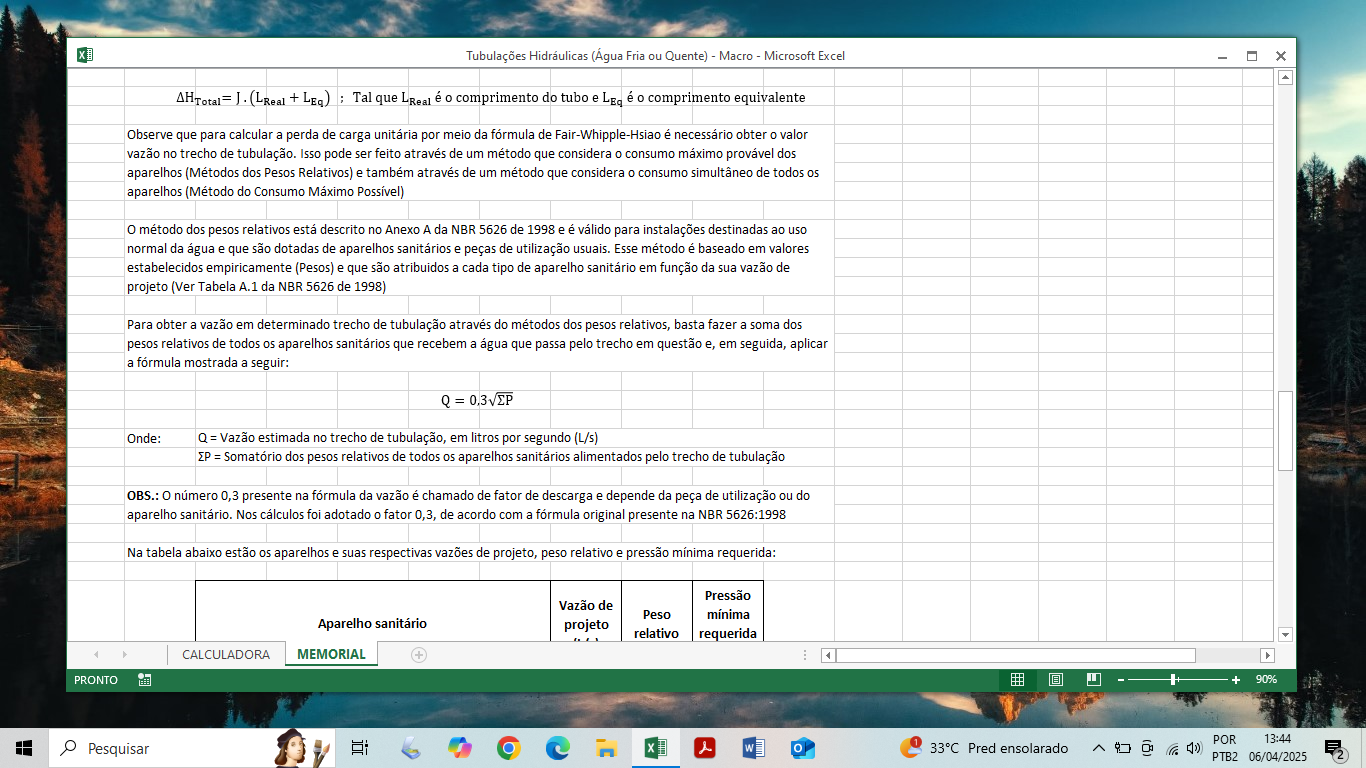

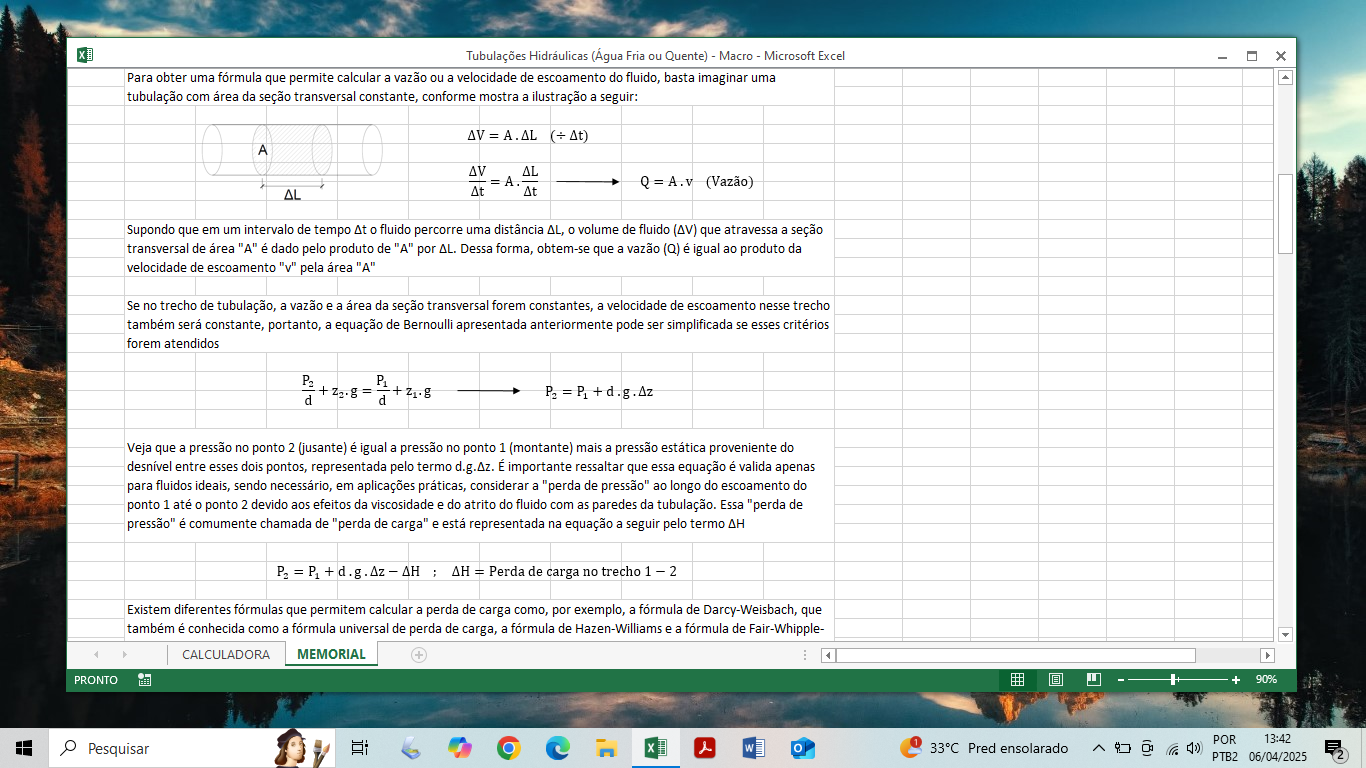

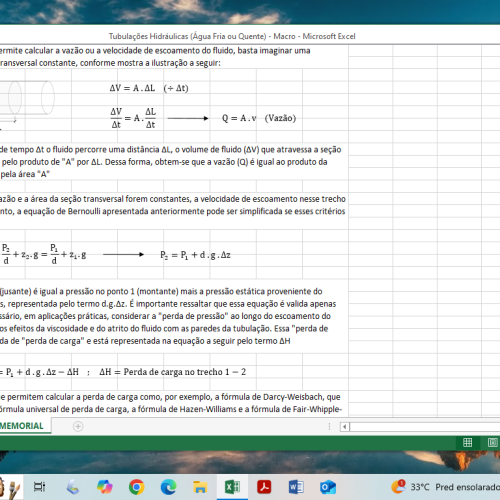

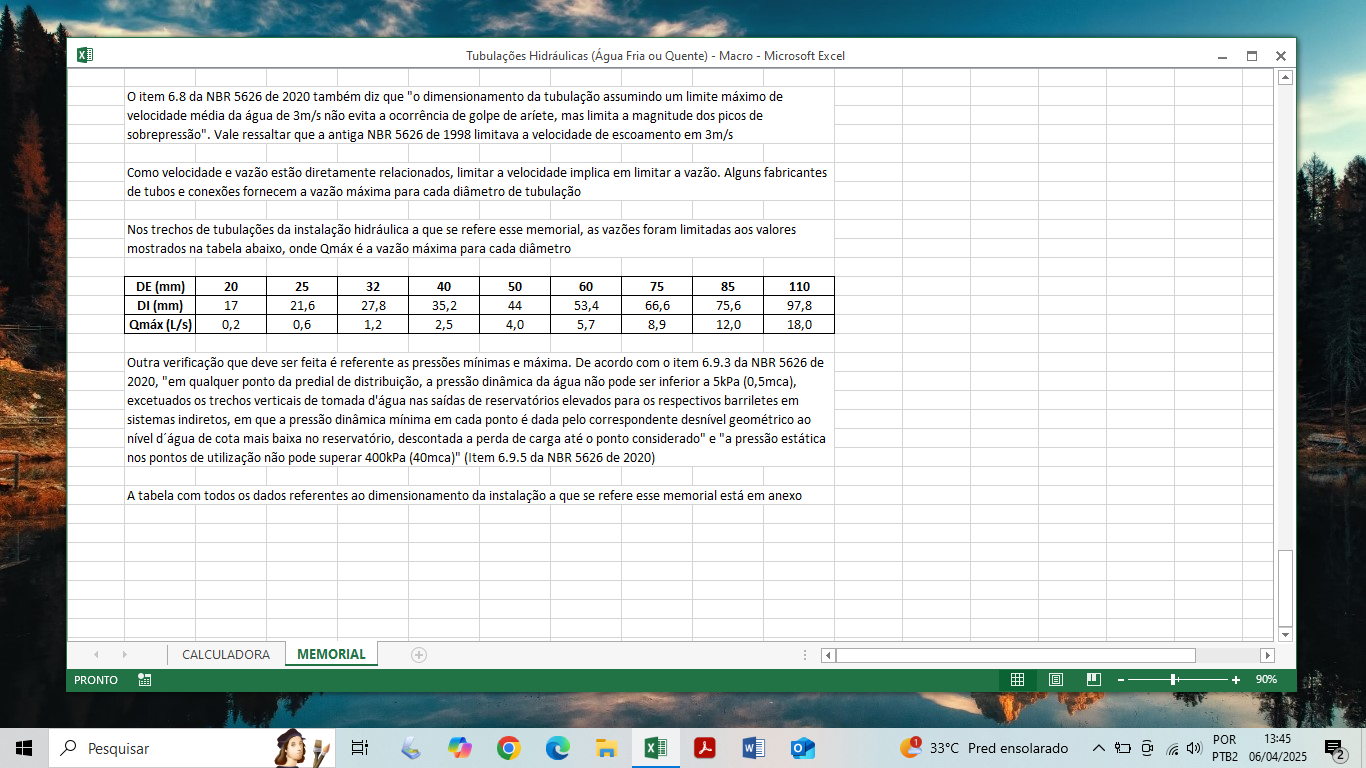

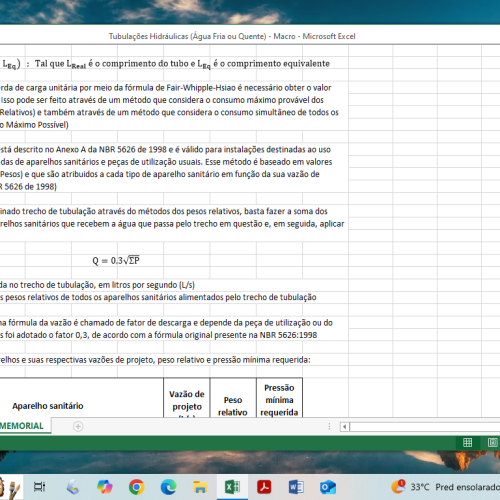

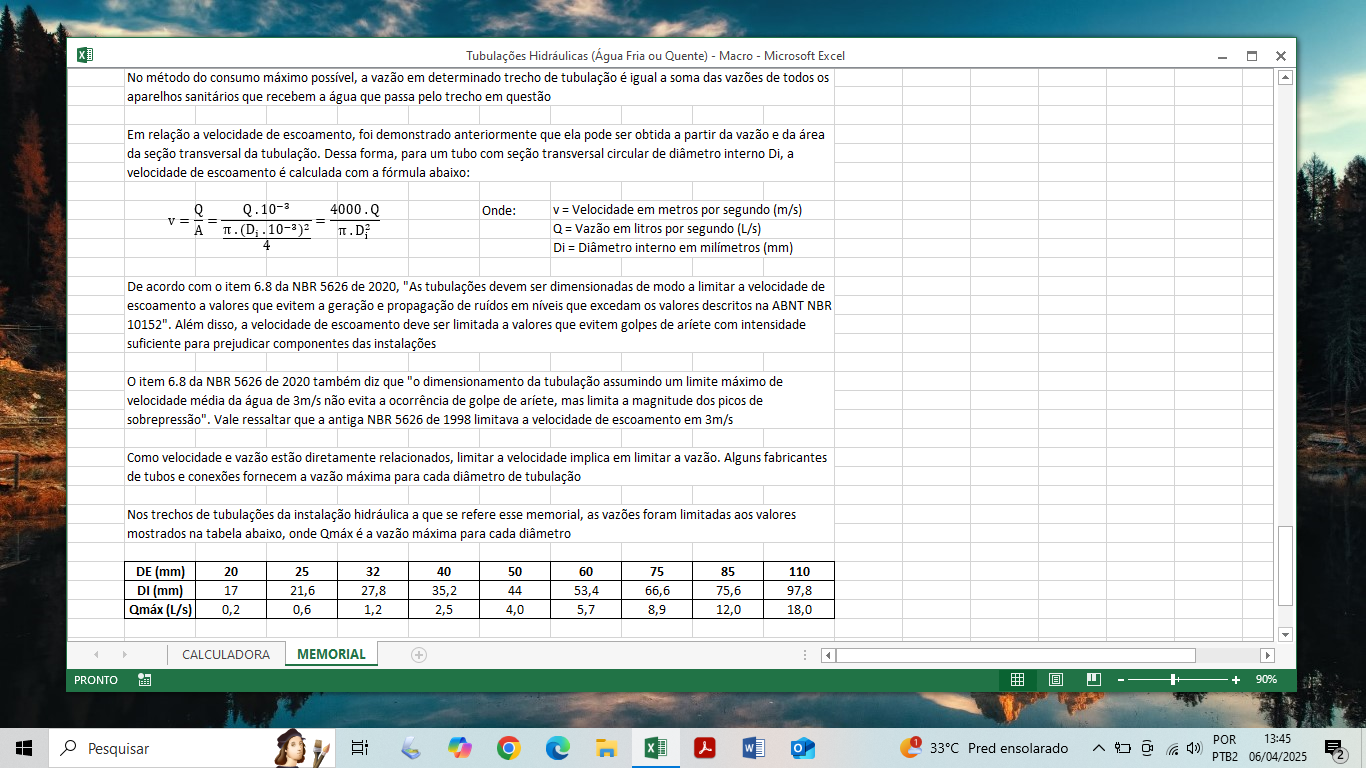

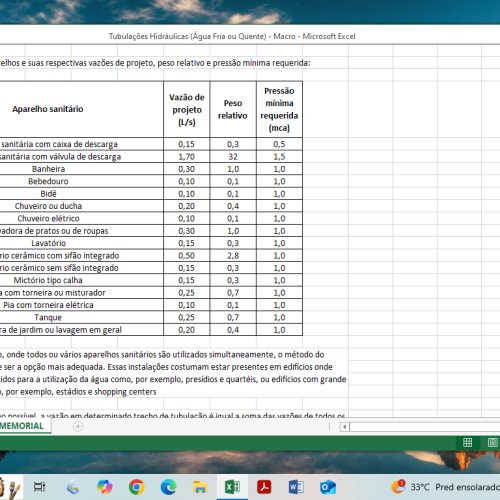

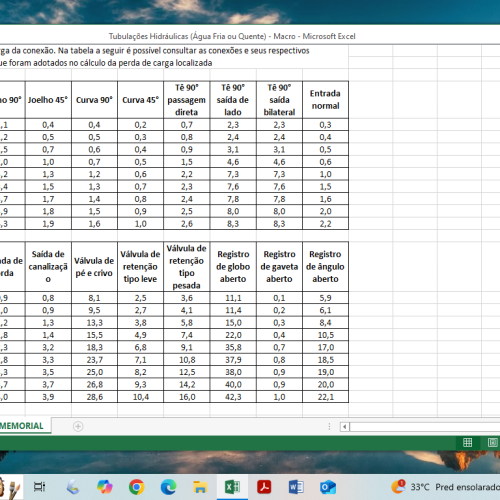

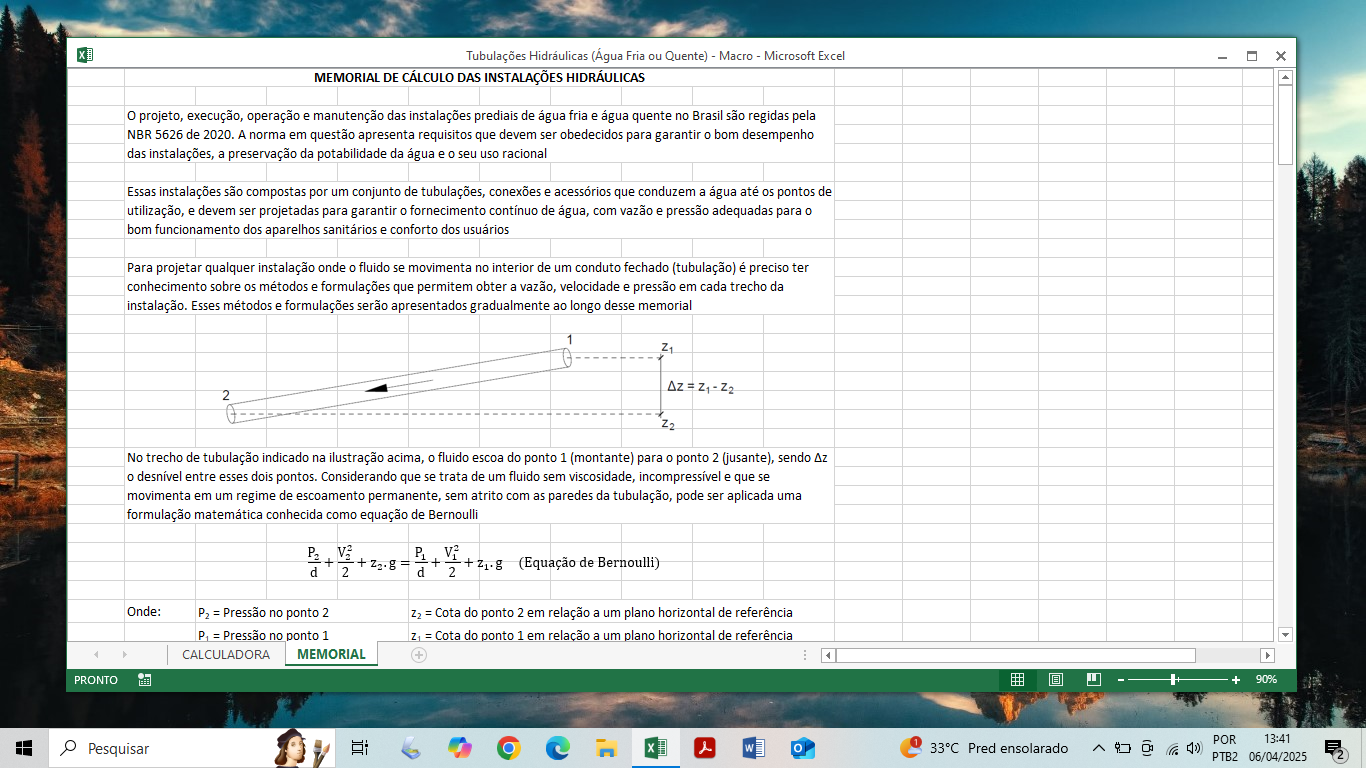

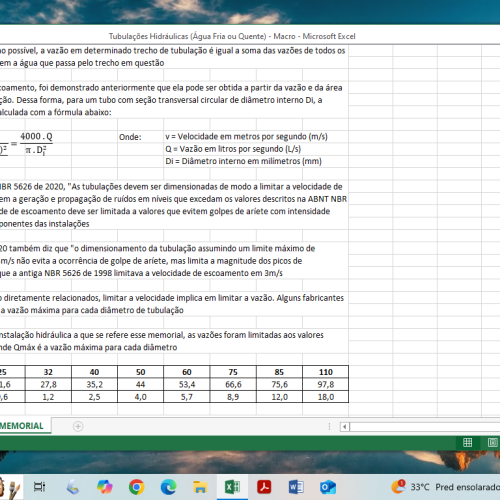

A planilha gera automaticamente um memorial de cálculo, que pode ser salvo e editado pelo usuário. Para isso, basta clicar no botão “MEMORIAL”;

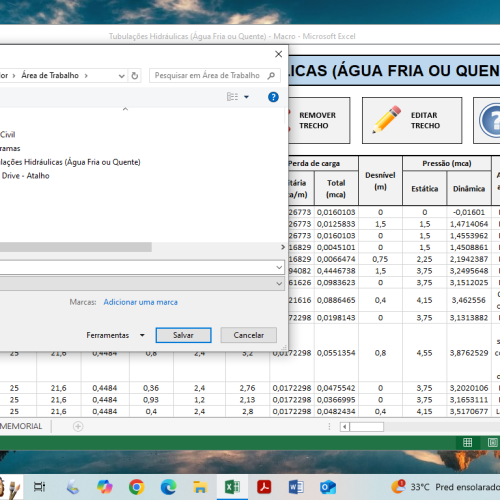

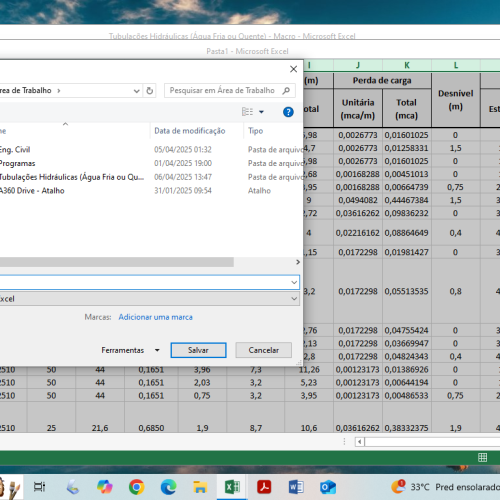

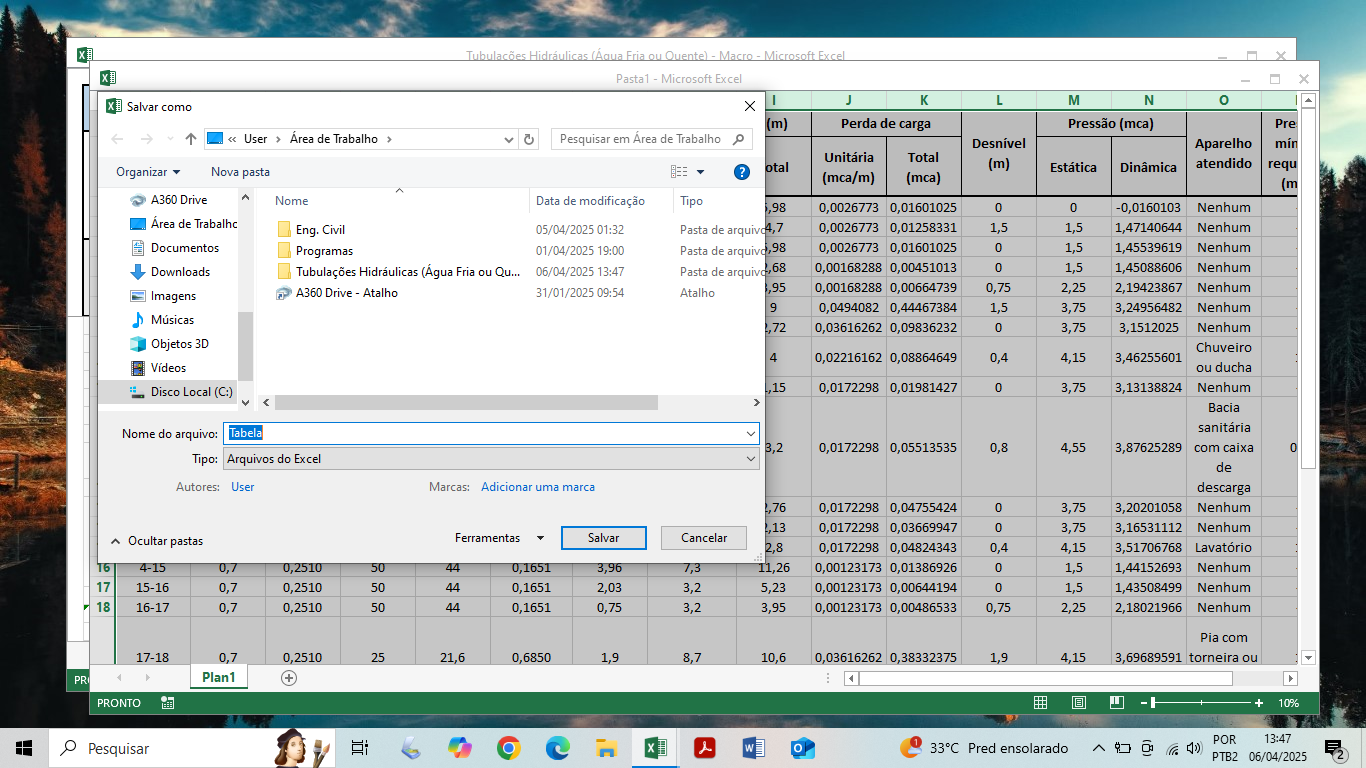

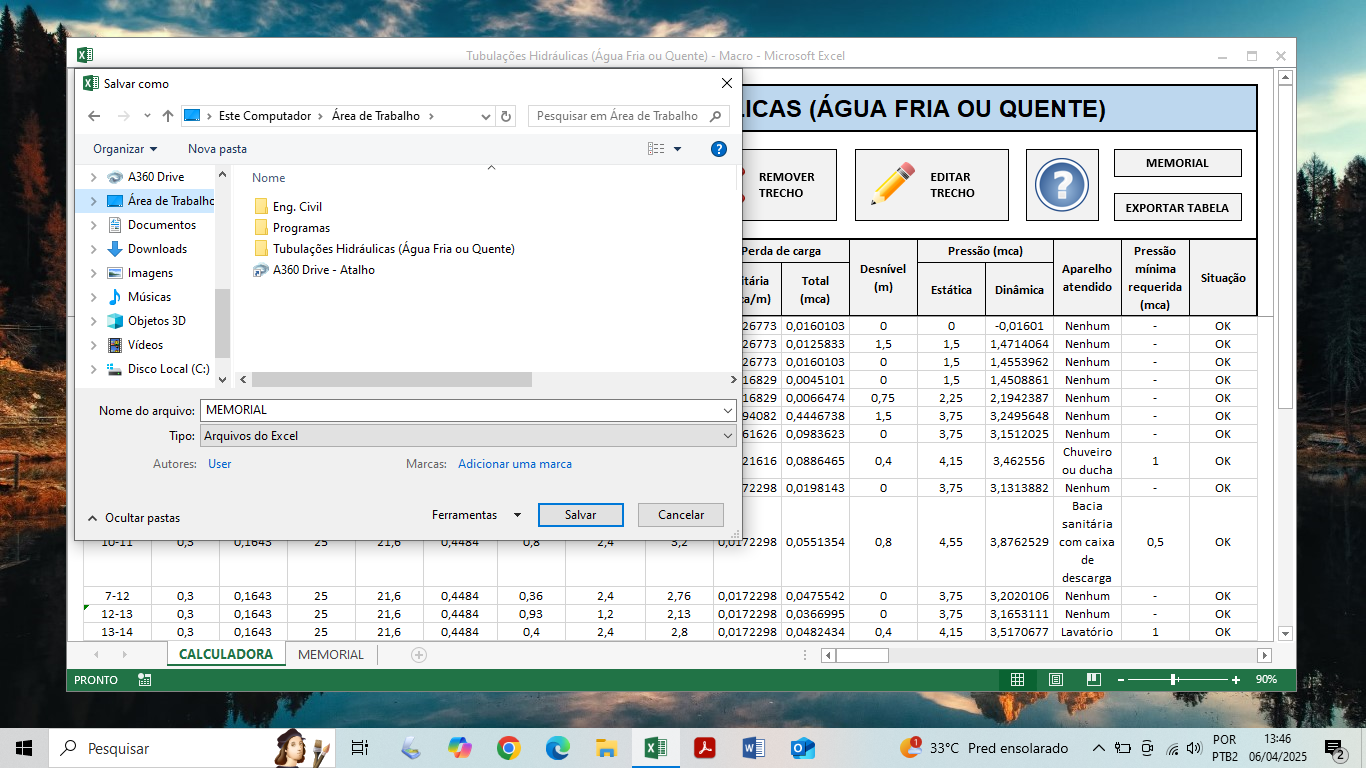

A planilha permite a exportação da tabela com todos os dados e resultados dos cálculos. Para isso, basta clicar no botão “EXPORTAR TABELA”

TUDO ISSO DE FORMA PRÁTICA E RÁPIDA.

 ⚠️ PLANILHA COM ACESSO VITALÍCIO
